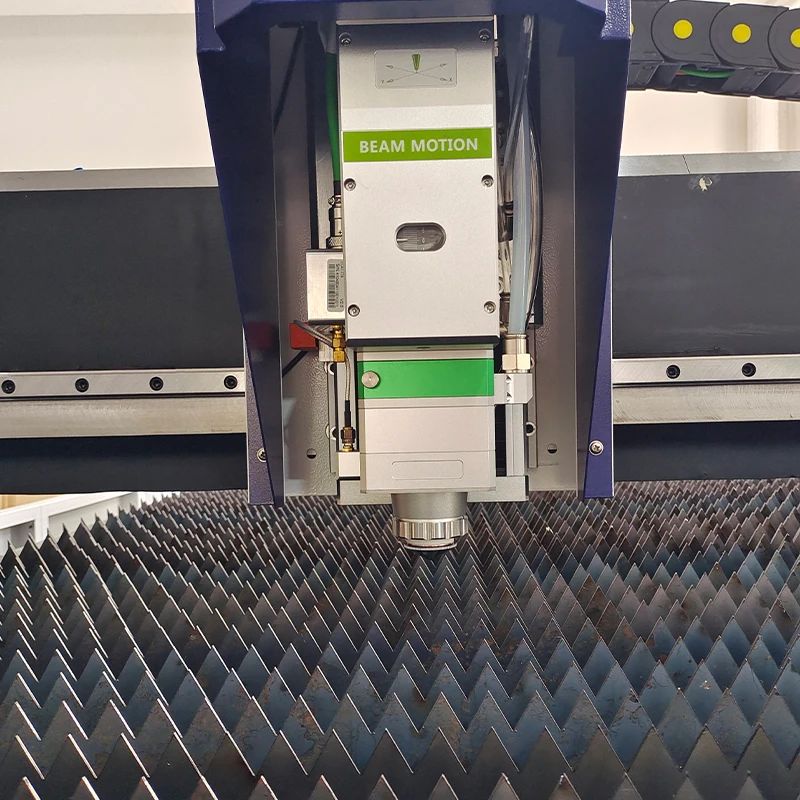

رأس القطع بالليزر

الموديل: رأس القطع بالليزر
تستخدم بشكل رئيسي في آلة القطع بالليزر.

إرسال التحقيق

رأس القطع بالليزر

رأس القطع بليزر الألياف ذو التركيز التلقائي من WSX

رأس القطع بليزر الألياف ذات التركيز التلقائي WSX KC15 NC30A NC30B NC60، يتم استخدامها على نطاق واسع في الصين وهي واحدة من أفضل العلامات التجارية لرؤوس القطع بالليزر مبيعًا في الصين.

وصف الإنتاج

اختر الخطة التي تناسبك.

KC15A

يتمتع رأس القطع هذا بميزة قوية في تطبيق القطع بليزر الألياف ذي الحجم المتوسط-والكبير-. الداخلية
هيكل رأس الليزر مغلق تمامًا لمنع تلوث الجزء البصري بالغبار. يعتمد رأس الليزر
تعديل مركزي بنقطتين-، ويعتمد التركيز على بنية الكاميرا، وهي دقيقة ومريحة. يتم تثبيت العدسة الواقية في نوع الدرج، مما يسهل استبدالها. يمكن تجهيزه بأشعة ليزر مختلفة مع موصلات QBH.

NC30A

رأس القطع هذا يستخدم بشكل أساسي لأشعة الليزر أقل من 3000 واط. الهيكل الداخلي لرأس الليزر مغلق تمامًا لتجنب تلوث العدسة البصرية. يستخدم رأس الليزر نقطتين لضبط المركز-، ويتم تشغيل آلية التركيز بواسطة أ
محرك سيرفو، والذي يمكن أن يحسن بشكل كبير من كفاءة التثقيب. استخدام المرايا الواقية، هيكل الدرج، سهل الاستبدال، يمكن استخدامه لمختلف أنواع ليزر موصل الألياف QBH. الحد الأقصى لضغط الهواء هو 25 بار، نطاق التعديل الأفقي
يبلغ ±1.5 مم، والفتحة الواضحة الفعالة 25 مم، والطول البؤري للموازاة 75 مم/100 مم، ونطاق التركيز العمودي ±8 مم.

NC30E

يتميز رأس القطع هذا بمزايا ملحوظة في القدرة المتوسطة -، والقطع بليزر الألياف ذو التنسيق الكبير -. هيكلها الداخلي مغلق بالكامل لمنع المكونات البصرية من التلوث بالغبار.

إنه يستخدم ضبط مركزي نقطتين - وآلية تركيز منظمة للكاميرا - للحصول على دقة عالية وسهولة التشغيل.

من السهل استبدال العدسة الواقية، التي تم تركيبها على شكل درج من النوع -. يمكن إقرانه بأشعة ليزر موصل QBH - المختلفة.

NC63A

تم تجهيز رأس اللحام بمكونات ستارة الهواء. تتميز العدسات الواقية بهيكل على شكل درج -، مما يجعلها سهلة الاستبدال.

تستخدم آلية التركيز هيكل الكاميرا. إنها تعتمد إعداد تركيز دقيق، جنبًا إلى جنب مع نظام التحكم في المحرك المؤازر الدقيق والسريع -.

يمكن لتصميم فوهة النفخ المباشر - أن يخفض درجة حرارة الفوهة بشكل فعال، مما يضمن التبريد الفعال. بالإضافة إلى ذلك، يتمتع رأس اللحام بمستوى إحكام عالي -.

product-657-759

معلمات الإنتاج

1. إعداد بصري محسّن لتدفق هواء أكثر سلاسة وكفاءة.

2. تصميم مقاوم للغبار- مطور بالكامل مع طبقة حماية مزدوجة-، مما يقلل من خطر تلوث العدسة.

3.يتميز رأس الليزر بقدرات معززة ضد-الاصطدام.

4. واجهات بصرية متعددة الاستخدامات متوافقة مع مصادر ليزر الألياف المتعددة.

5. عدسة الموازاة، عدسة التركيز والفوهة كلها مع هياكل التبريد.

نموذج	KC15A	NC30A	NC30E	NC63A
نطاق التركيز التلقائي	+5~-5 ملم	+8~-8 ملم	+8~-8 ملم	+10~-10 ملم
واجهة الألياف	QBH/QD	QBH/QD	QBH/QD	QBH/QD
طول الموازاة	100 ملم	100 ملم	100 ملم	100 ملم
طول التركيز	125 ملم / 150 ملم	125 ملم / 150 ملم / 190 ملم	125 ملم / 150 ملم / 190 ملم	150 ملم / 190 ملم
جانب الموازاة	22.35*4 مللي متر	22.35*4 مللي متر	22.35*4 مللي متر	32*2 مللي متر
جانب التركيز	30*5 مللي متر	30*5 مللي متر	30*5 مللي متر	37*7 مللي متر
مساعدة ضغط الغاز	<25bar	<25bar	<25bar	<25bar
وزن	~3.3 كجم	~5.1 كجم	~5.1 كجم	~7.3 كجم
