قطع الألياف بالليزر للمعادن

قطع الألياف بالليزر للمعادن

تستخدم آلات القطع بالليزر كثافة الطاقة العالية لشعاع الليزر لتحقيق القطع. يتم تركيز ضوء الليزر، الناتج عن الليزر، على سطح المادة من خلال نظام بصري، مما يؤدي إلى تسخين المادة وذوبانها أو تبخيرها بسرعة. غالبًا ما تكون عملية القطع مصحوبة بحقن غاز مساعد، مثل الأكسجين أو النيتروجين أو الأرجون، للمساعدة في إزالة المادة المنصهرة وحماية حافة القطع. يستخدم القطع بالليزر على نطاق واسع لقطع ونقش مجموعة متنوعة من المواد، بما في ذلك المعادن والبلاستيك والخشب. وهي مناسبة بشكل خاص- للإنتاج الصناعي، مثل تصنيع السيارات والفضاء، حيث توفر مزايا مثل دقة القطع العالية والسرعة العالية وجودة الحافة الفائقة.

1) نظام التركيز التلقائي:

أثناء قطع الألواح السميكة، ومن خلال التحكم في البرنامج والتكبير-في الوقت الفعلي، يمكن تحقيق ثقب سريع وعدم وجود ثقب متفجر.

2) طريقة النفخ الفريدة:

يقلل من تلوث الغاز المساعد للعدسة أثناء القطع ويطيل عمر خدمة العدسة بشكل كبير.

3) عدسة التركيز البصرية المستوردة:

تم اعتماد عدسة تركيز F=125 ملم. Precz رأس القطع بالليزر الخاص. تم تحسين قدرة القطع واستقرار القطع بشكل كبير.

4)نظام التتبع التلقائي للمحور Z-:

جهاز -المحور Z لأعلى ولأسفل هو تحقيق الحركة لأعلى ولأسفل لرأس القطع. تكتمل الحركة لأعلى-وأسفل-رأس القطع من خلال التحكم في محرك مؤازر من خلال نظام التحكم العددي، ويقوم المحرك بتشغيل لولب كروي لقيادة لوحة انزلاق المحور Z- للتحرك لأعلى ولأسفل، مع شوط المحور Z- بقطر 100 مم؛; يتم استخدام مفاتيح القرب في الأطراف العلوية والسفلية للتحكم في السكتة الدماغية، ويتم ترتيب وسادات عازلة مرنة على طرفي المسمار الكروي لضمان سلامة الحركة.

5)شعاع:

خفيفة الوزن، وجمود صغير، وصلابة قوية وامتصاص جيد للصدمات. بعد المعالجة الخشنة والمعالجة الصارمة للشيخوخة، يتم تصنيعها بواسطة الآلات الدقيقة. نظرًا للوزن الصغير للجزء المتحرك، فإنه يتميز بخصائص القصور الذاتي الصغير وسرعة التشغيل العالية ودقة المعالجة العالية. شكل النقل هو ناقل الحركة والرف. يتم تثبيت العارضة المتقاطعة على سكة التوجيه الداعمة لسرير المخرطة، ويتم تثبيت سكة التوجيه التوجيهية على العارضة المتقاطعة، ويتم تحقيق الحركة السريعة وحركة التغذية من خلال محركات مؤازرة ثنائية.

6) مقعد منزلق:

المقعد المنزلق مصنوع من الألومنيوم المصبوب. وضع النقل هو ناقل الحركة برف التروس. يتم تشغيل المقعد المنزلق بواسطة محرك مؤازر على سكة التوجيه الخطية لتحقيق الحركة السريعة وحركة التغذية. يتم تصنيع الجريدة المسننة والترس الداعم بشكل احترافي في السويد وبدقة تصل إلى درجة DIN H. إن سكة التوجيه الخطية مصنوعة من الفضة التايوانية، مع دقة بدرجة DIN H، لضمان أن آلة القطع بالليزر يمكنها الحفاظ على دقة ممتازة للغاية في ظل ظروف القطع العالية السرعة.

7) نظام هوائي (SMC، اليابان):

يتم تركيب صمامات تحكم مختلفة وصمامات تحكم تناسبية في خزانة مصدر الهواء ونظام دائرة الهواء للتحكم في الضغط ومعدل التدفق لكل دائرة غاز كهربائيًا. الغازات المساعدة الرئيسية لليزر في دائرة الغاز هي O2 وN2 والهواء المضغوط وما إلى ذلك. يتم استخدام الغاز المساعد لقطع مواد مختلفة، مثل O2 لقطع المعادن الحديدية وغيرها من الاستخدامات، ويستخدم N2 بشكل أساسي لقطع الفولاذ المقاوم للصدأ، وحافة القطع الخاصة به غير -حافة مؤكسدة. يُستخدم الهواء المضغوط بشكل أساسي في قطع الصفائح الرقيقة بالضغط العالي-من أجل تقليل تكاليف التشغيل.

8) مصفوفة الأنابيب:

يتم لحامها ومعالجتها بشكل متكامل من خلال الفشل في درجات الحرارة العالية. يشتمل على قاعدة، وناقل حركة رف التروس، وظرف رئيسي، وظرف ثابت ونظام مؤازر. مع آلة القطع المسطحة، يمكنها قطع جميع أنواع الأنابيب المربعة، الأنابيب المستديرة والأنابيب المستطيلة في ثلاثة أبعاد.

9) نظام هوائي (SMC، اليابان):

يتم تركيب صمامات تحكم مختلفة وصمامات تحكم تناسبية في خزانة مصدر الهواء ونظام دائرة الهواء للتحكم في الضغط ومعدل التدفق لكل دائرة غاز كهربائيًا. الغازات المساعدة الرئيسية لليزر في دائرة الغاز هي O2 وN2 والهواء المضغوط، وما إلى ذلك. يتم استخدام الغاز المساعد لقطع مواد مختلفة، مثل O2 لقطع المعادن الحديدية وغيرها من الاستخدامات، ويستخدم N2 بشكل أساسي لقطع الفولاذ المقاوم للصدأ، وحافة القطع الخاصة به غير - حافة مؤكسدة. ويستخدم الهواء المضغوط بشكل أساسي لقطع الصفائح الرقيقة بالضغط العالي - لتقليل تكاليف التشغيل.

10) نظام إزالة الخبث واستخلاص الغبار:

يتم استخدام عربة الأسطوانة لإزالة الخبث. تتم مزامنة عملية استخراج الغبار مع موضع القطع، ويتم اعتماد عملية استخراج الغبار المتنقلة. يتم استخدامه لإزالة الغبار والغبار المعدني في عملية الإنتاج ويتم تفريغه إلى موضع معين أو جهاز تصفية وتفريغ مياه الصرف الصحي -كبير الحجم من خلال مروحة ذات طاقة عالية-.

11) نظام التحكم:

يتم اعتماد نظام خاص للتحكم في قطع الألياف الضوئية. وفي الوقت الحاضر، يتمتع النظام بحصة سوقية تبلغ 80% في الصين.

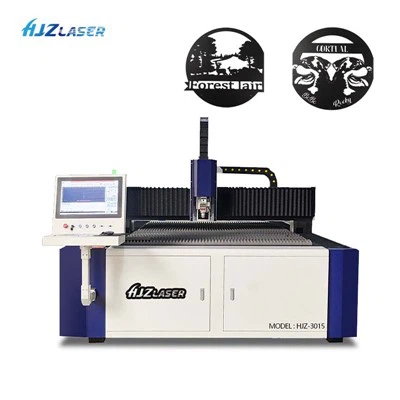

إن تعدد استخدامات آلة قطع ألياف الليزر 3015 يسمح باستخدامها في تطبيقات مختلفة عبر قطاعي البناء والهندسة المعمارية:

المكونات الهيكلية وأطر البناء:الآلة قادرة على القطعالصلب الكربونيوسبائك الصلبالألواح المستخدمة في الأطر الهيكلية، والدعامات الفولاذية، والأقواس الداعمة. إن قدرتها على معالجة المواد التي يصل سمكها إلى 20-25 مم (اعتمادًا على الطاقة والمواد) تجعلها مناسبة لإنشاء أجزاء حاملة بدقة عالية.

الواجهات المعمارية والعناصر الزخرفية:إنها تتفوق في إنتاج معقدةلوحات زخرفيةوشبكات معدنية وواجهات مخصصة من مواد مثل الفولاذ المقاوم للصدأ والألومنيوم والنحاس. يتيح ذلك للمهندسين المعماريين دمج الأنماط المعقدة والتصميمات الفريدة في التصميمات الخارجية والداخلية للمبنى.

المكونات الوظيفية والتصميم الداخلي:يتم استخدام آلة القطع بالليزر لتصنيع أجزاء المصاعد (مثل ألواح المصاعد)، والدرابزين المخصص، وأوتار السلالم، والبوابات المزخرفة. تضمن دقتها العالية ملاءمة وتشطيبًا مثاليًا لهذه العناصر المرئية.

ميزات البناء واللافتات المخصصة: يمكن للآلة إنشاء عناصر معمارية مخصصة، بما في ذلك الحروف المعدنية لشعارات البناء واللافتات المعقدة والمنشآت الفنية. ويتيح توافقه مع برامج التصميم مثل Cypcut سهولة ترجمة المفاهيم الرقمية إلى منتجات مادية
